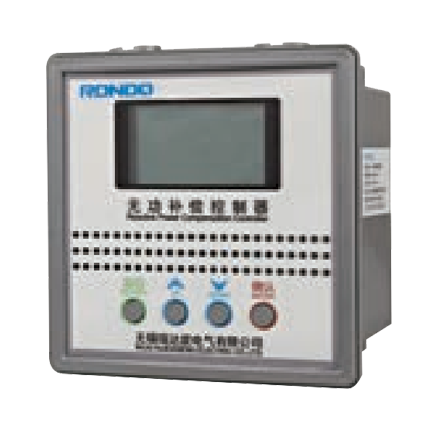

产品简介
RDNJK 无功功率自动补偿控制器（简称：无功补偿控制器）采用 32 位超强抗干扰 ARM 和内、外双“看门狗”设计，配以高精度的电量芯
片，该控制器采用无功功率或功率因数为控制物理量、无功趋势预测和延时多点采样技术，有效避免投切震荡。具有过电压、欠电压、缺相保护、
谐波监测、低流保护、过温保护等功能，一旦超过预警数值，速切电容器，数据通信接口。可与补偿电容器连接补偿电网中的无功损耗、提高功
率因数、降低线损、提高电网的负载能力和供电质量。适应于低压配电系统中的静态补偿、动态补偿、混合补偿、智能补偿。
执行标准：
JB/T 9663-2013 低压无功功率自动补偿控制器
DL/T 597-1996 电力工业无功补偿成套装置质量检验
功能特点
● 采样测量功能
配电网三相电压，进线柜三相电流、三相功率因数、三相有功功率和无功功率；
配电网三相电压 3~19 次谐波幅值，三相电压、电流谐波总畸变率；
三相电容柜电流及电流总畸变率；
配电网频率，环境温度等。
● 采样测量功能参数显示功能
大屏点阵 LCD 液晶，高亮 LED 背光，低功耗高清晰度；
中（英）文显示，参数一目了然；
屏保状态下，自动轮显各参数，无需按键查询，方便直观；
面板双色 LED 显示电容状态，所有智能电容器投 / 切 / 故障等状态全显示。
● 参数设置功能
过压值、欠压值、过温度值、谐波门限等保护定值的设置；
延时时间、投入门限、切除门限、功率因数上、下限等投切限值的设置；
电流、电压互感器变比的设置；
通讯地址、波特率等通讯参数设置。
● 控制功能
手动、自动控制方便切换；
根据测量到的各电网参数，控制电容器投切；
功率因数低于投入门限时，根据无功功率值投入相应电容，当功率因数高于切除门限时，切除相应的电容；
相同容量的电容循环投切，不同容量的电容按编码投切，提高补偿精度。
● 保护功能
电压超限保护，当系统电压超过设定上、下限值时，报过压或欠压故障，并快速切除电容器并闭锁控制
谐波超限保护，超过谐波保护定值，快速切除电容器并闭锁控制；
温度超限保护，当环境温度超过设定温度门限时，快速切除电容器并闭锁控制；
低负荷保护，当测量到变压器负荷小于 4% 时，切除电容并闭锁控制，防止过补偿及故障运行。
● 信号功能
各台电容器投运、退运状态信号显示；
各台电容器容量信号显示；
配电参数越限信号（过、欠压等）显示。
● 通讯功能
RS-485 与智能电容器、复合开关等通讯，交换数据；
RS-485 可与 DTU 或上位机通讯，可供抄表及设置参数；
GPRS 远程数据通讯，可远程管理。

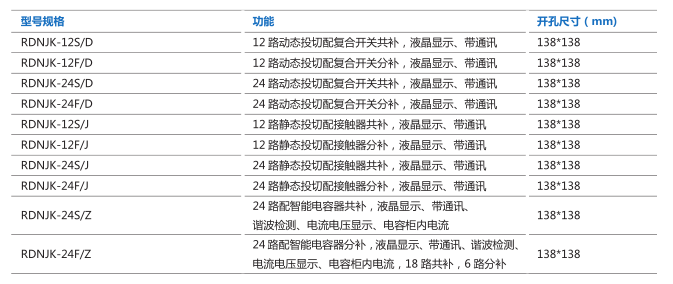

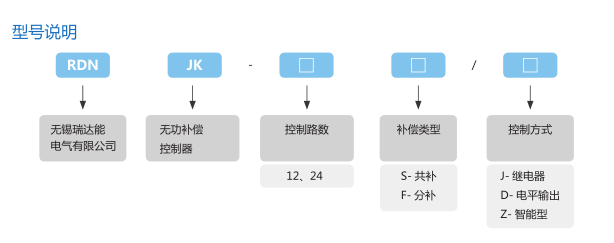

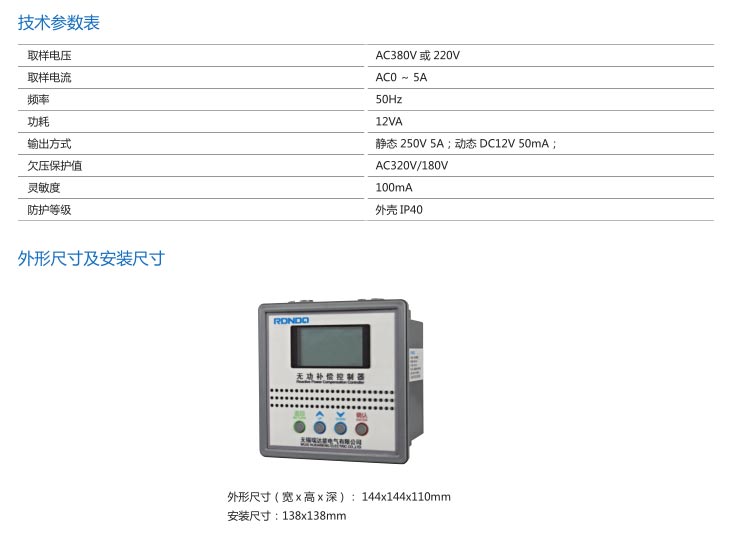

使用条件
● 海拔高度不高于 2000 米；
● 环境温度 -25℃～ +55℃；
● 空气湿度在 40℃时不超过 50%，20℃时不超过 90%；
● 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
● 安装地点无剧烈震动。
