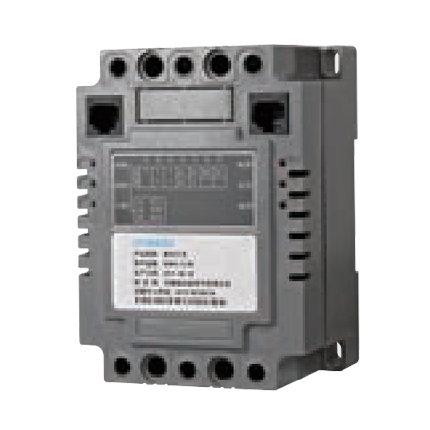

产品简介
RDNFK 复合开关适用于频率 50Hz/60Hz, 额定电压 0.22~0.525KV 的低压供电系统中 , 是新一代低压无功补偿柜中电容器的投切
开关，工作原理是将可控硅和磁保持继电器并联，由内部单片机控制，在投入和切除的瞬间由可控硅承担过零投切，之后由磁保持继电
器接通运行。因此复合开关既有过零投切无涌流的优点，又有交流接触器运行无功耗的长处，可避免可控硅运行发热和接触器切除时有
火花的缺点。
执行标准：
GB/T 29312-2012 低压无功功率补偿投切装置
GB 14048.4-2010 低压开关设备和控制设备
功能特点
● 电过零投切
开关合闸时检测断口两端电压值，当断口压差为 0 时合闸开关，无涌流；
开关分闸时检测回路电流值，当回路电流为 0 时分闸开关，无触点打火现象。
● 采样测量功能
测量开关（被控电容器）电流；
测量本路补偿电容器温度；
测量本路串联电抗器温度。
● 保护功能
可实现电容器过流、衰减、过温；
可实现电抗器过温度保护；
可开关电抗器过温度保护。
● 显示功能
左边双色 LED 显示开关状态，绿—断开，红—合闸，黄—故障；
右边单色 LED 显示电源，通讯状态，控制 / 设置状态等。
● 通讯功能
开关具有 RJ45 网口连接至无功控制器，不需布二次线；
数字控制，无误动作；
配合控制器，最多可控制 32 路共补，24 路分补，16 路相间补偿。
使用条件
● 海拔高度不高于 2000 米；
● 环境温度 -25℃～ +55℃；
● 空气湿度在 40℃时不超过 50%，20℃时不超过 90%；
● 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
● 安装地点无剧烈震动。
